Решение строительных задач с помощью 3D‑моделирования и VDC

Ведущий консультант SketchUp в Таиланде Варунью Сонгкан (Пом) (Mr. Warunyoo Songkan, Pom) поделился своей историей профессионального роста.

Он рассказал, как его страсть к развитию строительных процессов и созданию инновационных решений для строительных задач привела его от должности инженера-проектировщика к старшему инженеру-проектировщику и в конечном итоге к созданию собственной компании.
И всё началось со SketchUp!

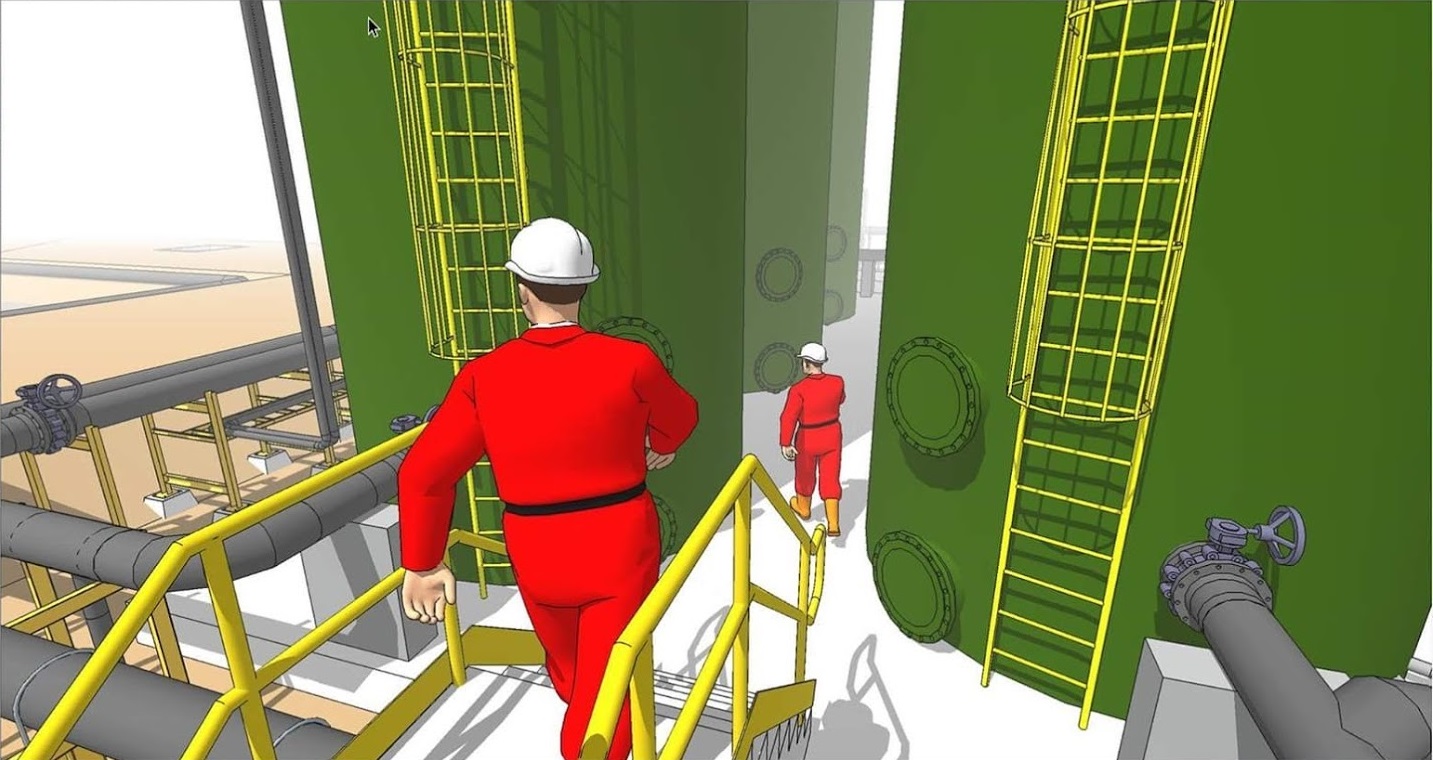

Рис. 3D-модель биогазовой установки

3D‑модель биогазовой установки.
Изображение предоставлено Варунью Сонгкан.

Расскажите немного о своем прошлом.

В 2007 году я получил диплом инженера-эколога и начал свою карьеру в Ltd Premier Energy Co. в качестве первого инженера-проектировщика компании. В то время правительство Таиланда активно субсидировало проекты по возобновляемым источникам энергии, такие как биогазовые установки. Мы смогли реализовать множество проектов.

С ростом компании у нас возникла серьезная проблема. Рабочие не могли понять 2D‑чертежи AutoCAD и допускали множество ошибок на строительной площадке, что привело к потере времени, денег и материалов. В 2011 году друг познакомил меня со SketchUp, и я сразу оценил его возможности для сокращения ошибок на строительных площадках. Он прост в использовании и эффективно работает даже на бюджетных ПК. В течение года я научился пользоваться SketchUp и продвигал его применение во всех наших проектах.

«В 2011 году друг познакомил меня со SketchUp, и я сразу оценил его возможности для сокращения количества ошибок на строительных площадках»

Что было дальше?

В 2012 году был реализован крупный проект реструктуризации биогазовой установки, и мы были одной из десяти компаний, подавших заявку на тендер. Мой руководитель думал, что наша небольшая компания не сможет выиграть у организаций, в штате которых было около 15 инженеров-проектировщиков. Но мы рискнули! Чтобы разработать предложение в мельчайших деталях, мы использовали SketchUp. Я отрисовал каждую деталь в модели, даже двадцатицентовую монету, когда потребовалось, потому что хотел, чтобы модель была точной и можно было быстро рассчитать точную цену каждой мелочи, и мы выиграли проект!

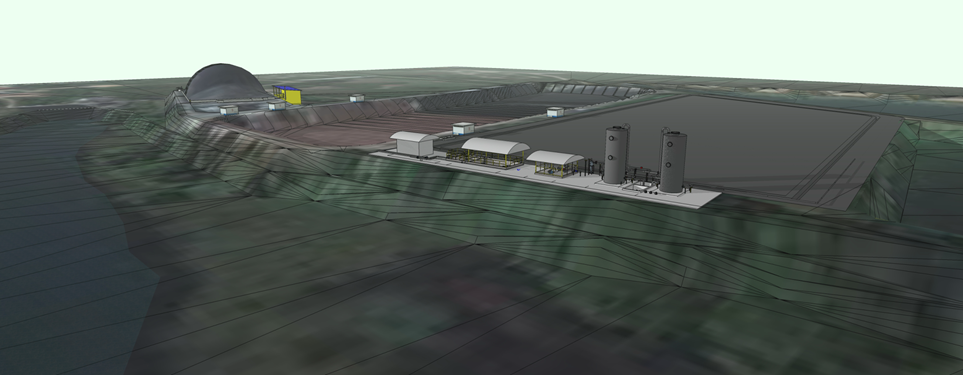

Проект биогазовой установки

Первый проект биогазовой установки, который мы разработали в SketchUp.
Изображение предоставлено Варунью Сонгкан.

Как эта ситуация повлияла на вашу карьеру в дальнейшем?

С этого момента я начал составлять чертежи и предложения с помощью LayOut, добавляя цвета и делая их более понятными. Это помогло нам выделиться среди конкурентов.

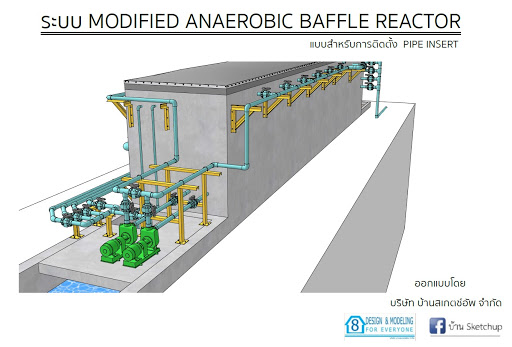

Цветные чертежи в LayOut

Наличие цветов в чертежах LayOut облегчает восприятие проекта – это отличает нас от конкурентов.
Изображение предоставлено Варунью Сонгкан.

Мы установили рекорд по количеству побед в коммерческих/частных проектах с минимальным использованием AutoCAD, также смогли выиграть несколько крупных проектов и почти сделали нашу компанию публичной. SketchUp оказался очень мощным, он способен реализовать проект стоимостью 5 миллионов долларов США! Один из проектов, над которым я работал, – самый глубокий биогазовый реактор в мире с глубиной под землёй 18 м. И он был полностью разработан с помощью SketchUp.

Нашим клиентам понравился наш стиль работы. Но главное препятствие, которое нам пришлось преодолеть – нежелание строительной бригады переходить на SketchUp, им было удобно работать с AutoCAD. В 2015 году я решил уйти и создать собственную компанию, чтобы продвинуться в другие отрасли с командой профессионалов-единомышленников, которые не так «традиционны».

«SketchUp оказался очень мощным: он способен реализовать проект стоимостью 5 миллионов долларов США! Один из проектов, над которым я работал, – самый глубокий биогазовый реактор в мире с глубиной под землёй 18 м. И он был полностью разработан с помощью SketchUp»

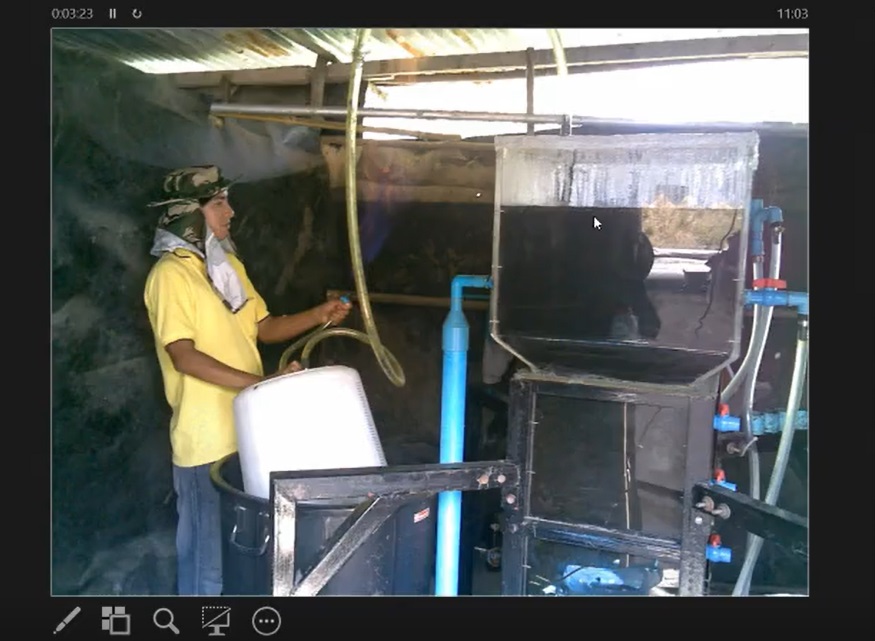

Варунью Сонгкан. SketchUp

Варунью Сонгкан (Пом) провел пилотные испытания по добыче газа, прежде чем приступить к полномасштабному проекту стоимостью 5 миллионов долларов США. Производительность биогаза обычно гарантируется/рассчитывается до и после строительства.
Изображение предоставлено Варунью Сонгкан.

Расскажите о вашем стандартном рабочем процессе проектирования.

Мы используем виртуальное проектирование и строительство (VDC) и используем SketchUp с самого начала проекта и до его завершения, если специально не требуются чертежи AutoCAD.

На начальном этапе все заинтересованные стороны (клиенты, консалтинг и подрядчики) обмениваются идеями и определяют возможные ограничения с помощью простых моделей, чтобы предотвратить возникновение проблем в будущем. Постепенно деталировка модели возрастает.

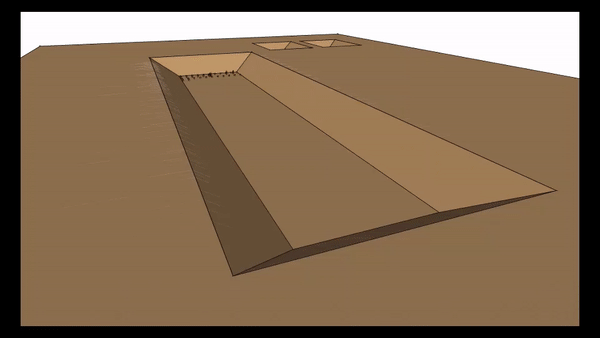

Увеличение деталировки модели. SketchUp

Увеличение деталировки модели.
Изображение предоставлено Варунью Сонгкан.

Одним из методов, который мы используем, является «моделирование сборок на основе деталей». Наш отдел закупок предоставляет нам данные о реальных объектах, которые моделируются в SketchUp в виде 3D‑объектов, так называемых "Компонентов". Детали спецификации, такие как стоимость, время установки и информация о сборке, уже имеются. Это позволяет нам заранее планировать список спецификаций.

После того, как прототип проекта будет собран, мы получаем подробный отчет из SketchUp с информацией по стоимости и количеству. Всего одним щелчком мыши мы узнаем все: количество закупаемой арматуры, труб, которые нужно установить, и т.д.

«Раньше при работе с 2D‑чертежами мне приходилось использовать калькулятор, чтобы создать список спецификаций. В SketchUp этот процесс автоматизирован»

Каждая деталь модели SketchUp загружается в облако. Таким образом у всех участников проекта появляется единый доступ к проекту, чтобы просматривать и редактировать его, прежде чем перейти к этапу 4D.

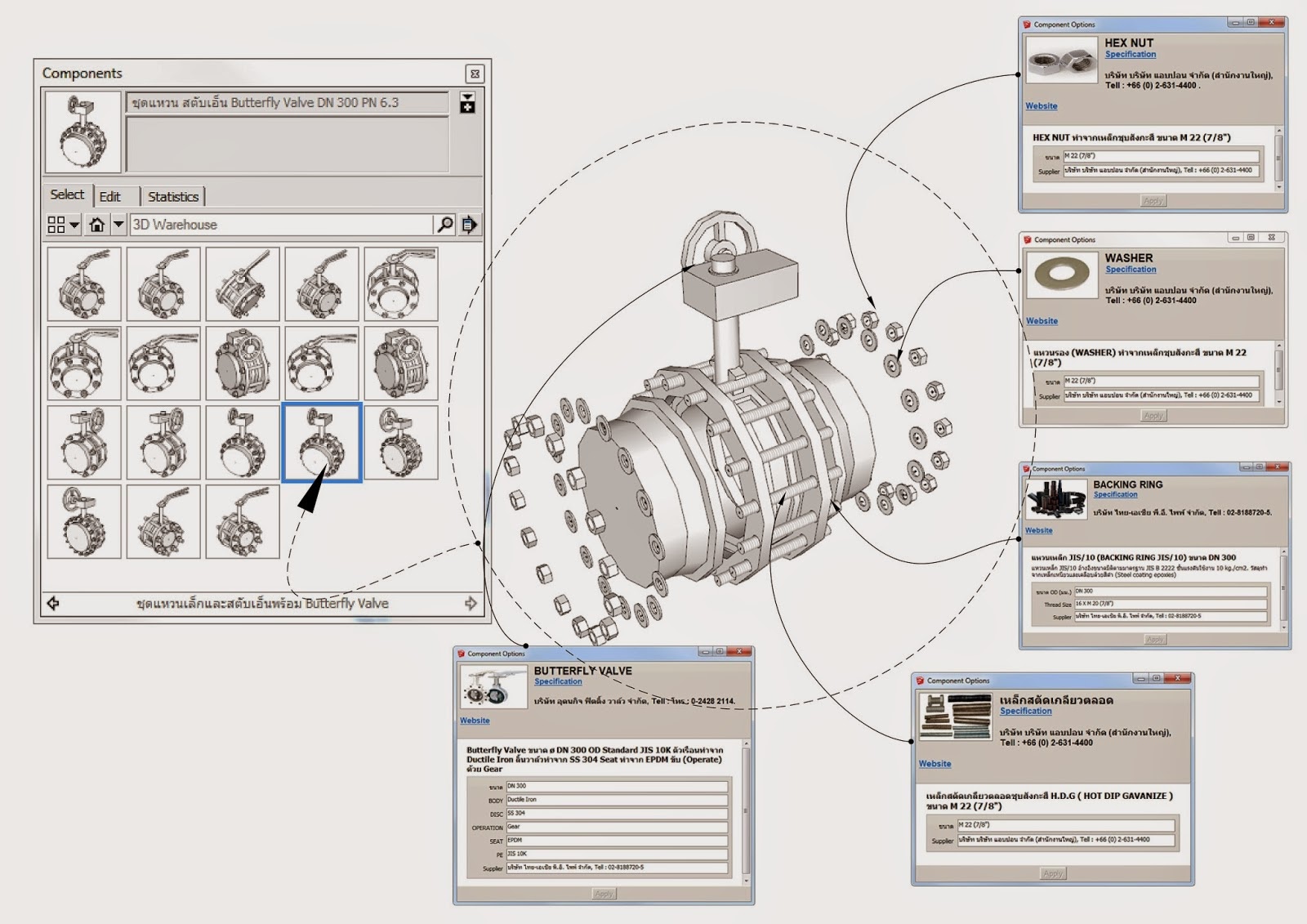

SketchUp. Пример информации 1

Информация о материалах встроена в виде ссылок в динамические компоненты.
Изображение предоставлено Варунью Сонгкан.

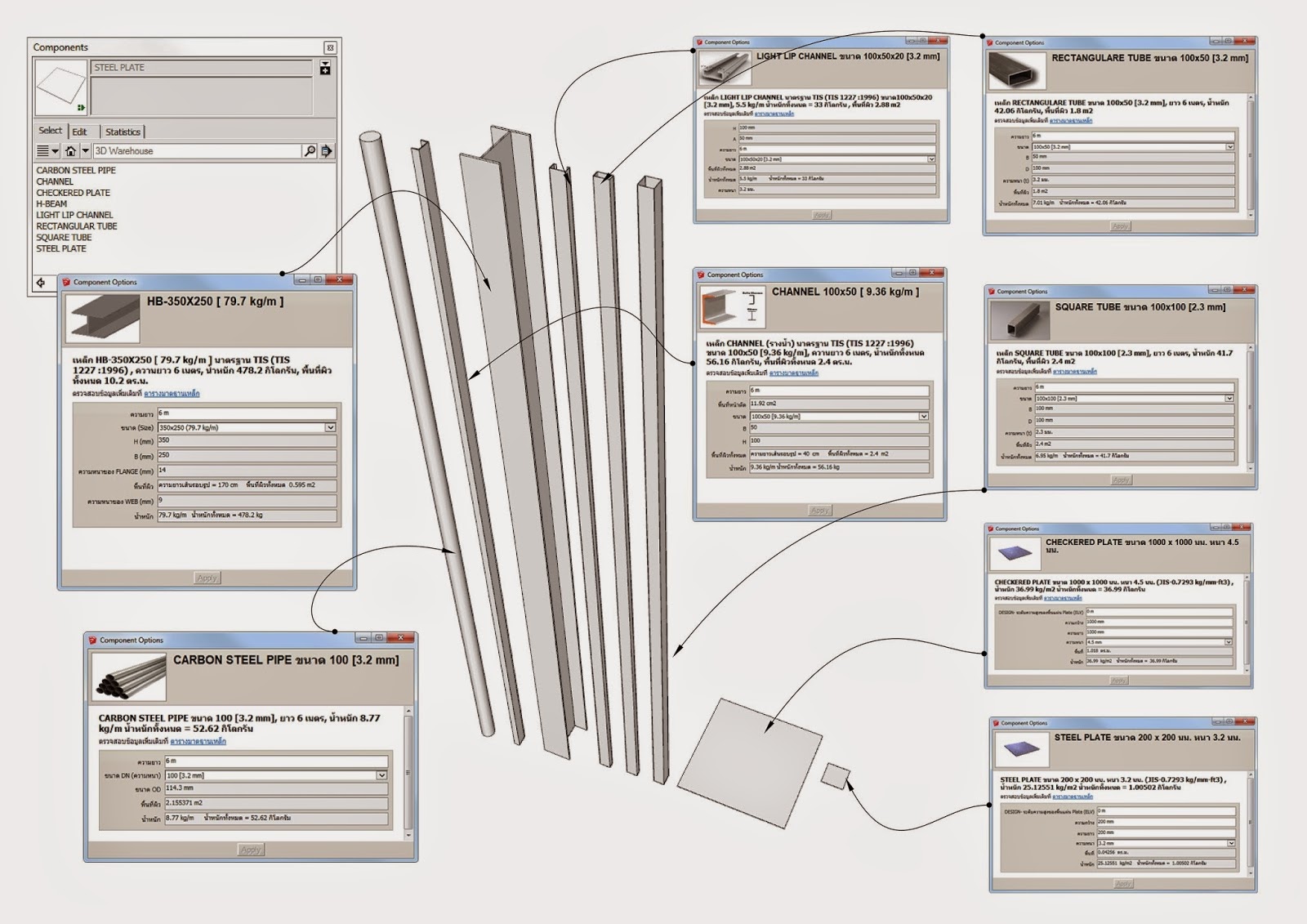

SketchUp. Пример информации 1

Компоненты SketchUp — это виртуальные 3D‑объекты, которые могут включать в себя широкий спектр данных спецификации.
Изображение предоставлено Варунью Сонгкан.

Инженерный калькулятор встроен в Динамические компоненты, за счёт этого повышается производительность на этапе проектирования. При внесении изменений в модель одновременно обновляется расчет, таким образом предотвращаются ошибки и экономится время.

«Успех проекта во многом зависит от вовлеченности владельца и предоставления ему четкой и своевременной информации. SketchUp — лучшее решение для реальных проектов. С его помощью можно смоделировать лучшие варианты объектов строительства, чтобы владельцы могли их оценить и выбрать».

Как строится рабочий процесс после утверждения дизайна?

Наша команда по управлению строительством и подрядчики моделируют последовательность строительства, используя сцены и слои. Чтобы учесть время в модели, компоненты, которые будут построены на первой неделе, называются layer-week. *
*Это соглашение об именах повторяется для каждой недели строительства.

После завершения виртуального плана мы фиксируем сцены с 1-й по последнюю неделю строительства, и SketchUp превращает эти последовательные сцены в 4D‑анимацию строительства. Мы оцениваем анимацию всей командой и переходим к этапу строительства только в том случае, если в 4D все хорошо. Это помогает нам учесть изначально непредвиденные обстоятельства, которые могут возникнуть на этапе строительства. Это также помогает нам управлять цепочкой поставок, чтобы избежать задержек. Работники на стройплощадке будут понимать, как работать, потому что они уже знакомы с процессом из виртуальной среды.

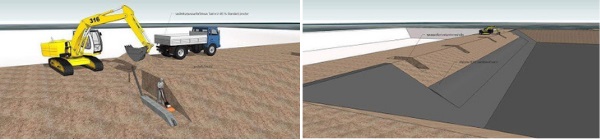

Оценка объема работ

3D‑модель позволяет подрядчикам и рабочим оценивать объем работы и выбирать методы реализации. Это делает рабочий процесс на площадке более плавным и эффективным.
Изображение предоставлено Варунью Сонгкан.

Мы экспортируем соответствующие виды модели из SketchUp в LayOut. Это значительно сокращает время, необходимое для создания строительных чертежей. Мы также встраиваем информацию об управлении объектами в динамические компоненты, чтобы заинтересованные лица могли легко получать информацию в режиме реального времени.

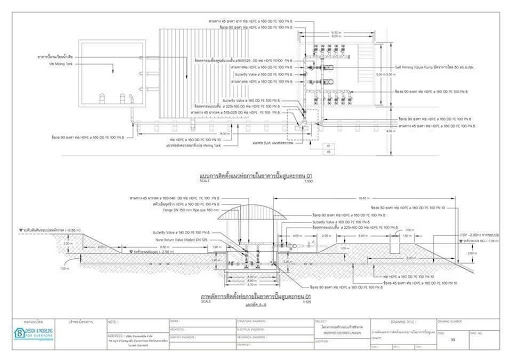

LayOut

Строительные чертежи, экспортированные непосредственно из 3D‑модели SketchUp и собранные в LayOut.
Изображение предоставлено Варунью Сонгкан.

Расскажите, как улучшение рабочего процесса повлияло на общее развитие вашей команды.

Я был спокоен, отправляя неопытного инженера на строительную площадку для реализации первого проекта. Вооружившись 3D‑моделями, он учился прямо на работе, руководил строительством, решал вопросы с владельцем и сумел успешно завершить проект! А раньше мне приходилось очень часто приезжать на стройку.

Кроме того, наша строительная бригада, использующая SketchUp, вывела рабочие процессы на новый уровень. Мы могли комфортно работать над большим количеством проектов одновременно.

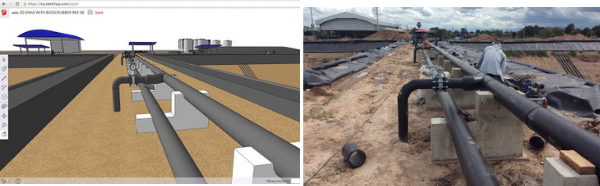

Рабочие монтируют биогазовую установку на одной из строек. На изображении выше показано сравнение между 3D‑моделью и реальной установкой на строительной площадке.
Изображение предоставлено Варунью Сонгкан.

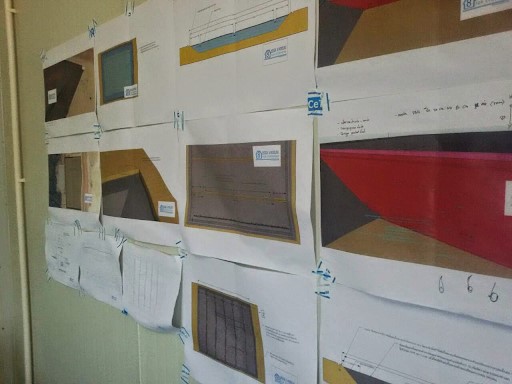

Чертежи SketchUp

Чертежи SketchUp для рабочих для демонстрации последовательности строительства.
Изображение предоставлено Варунью Сонгкан.

Что самое сложное в строительной отрасли?

Программное обеспечение работает очень хорошо и решает много задач. Самая большая проблема — это люди, которые не хотят переходить на новые способы работы, сопротивляются обучению и внедрению нового программного обеспечения. Нам также не хватает поддержки со стороны правительства для использования чертежей, отличных от AutoCAD.

Какие расширения вы используете?

Мы используем MSphysics для моделирования строительства, чтобы владельцы могли легко понять конструкцию, 3Skeng – для прокладки трубопроводов, Whatabout3D – для обнаружения коллизий (плагин больше не размещается), Profilebuilder и Enscape.

Мы также разработали QuickBOQ («Быстрое создание ВОР») для нашей команды и студентов. Он обновляет ведомости объемов работ (ВОР) и спецификации материалов в режиме реального времени при изменении модели, делая оценку стоимости простой и точной. Кроме того, мы постоянно совершенствуем наше бесплатное приложение Product Connect – еще одно расширение для расчета ведомостей объемов работ на основе местоположения материалов. Специалисты часто запрашивают цену строительных материалов с учётом их логистики. Эта платформа Product Connect предназначена для BIM в строительной отрасли и включает базу данных по строительству Таиланда и многие другие расширения. Я надеюсь, что SketchUp сможет создавать еще более качественные отчеты для компонентов, объектов, слоев и материалов. Многим профессиональным пользователям было бы полезно повысить качество отчетов SketchUp.

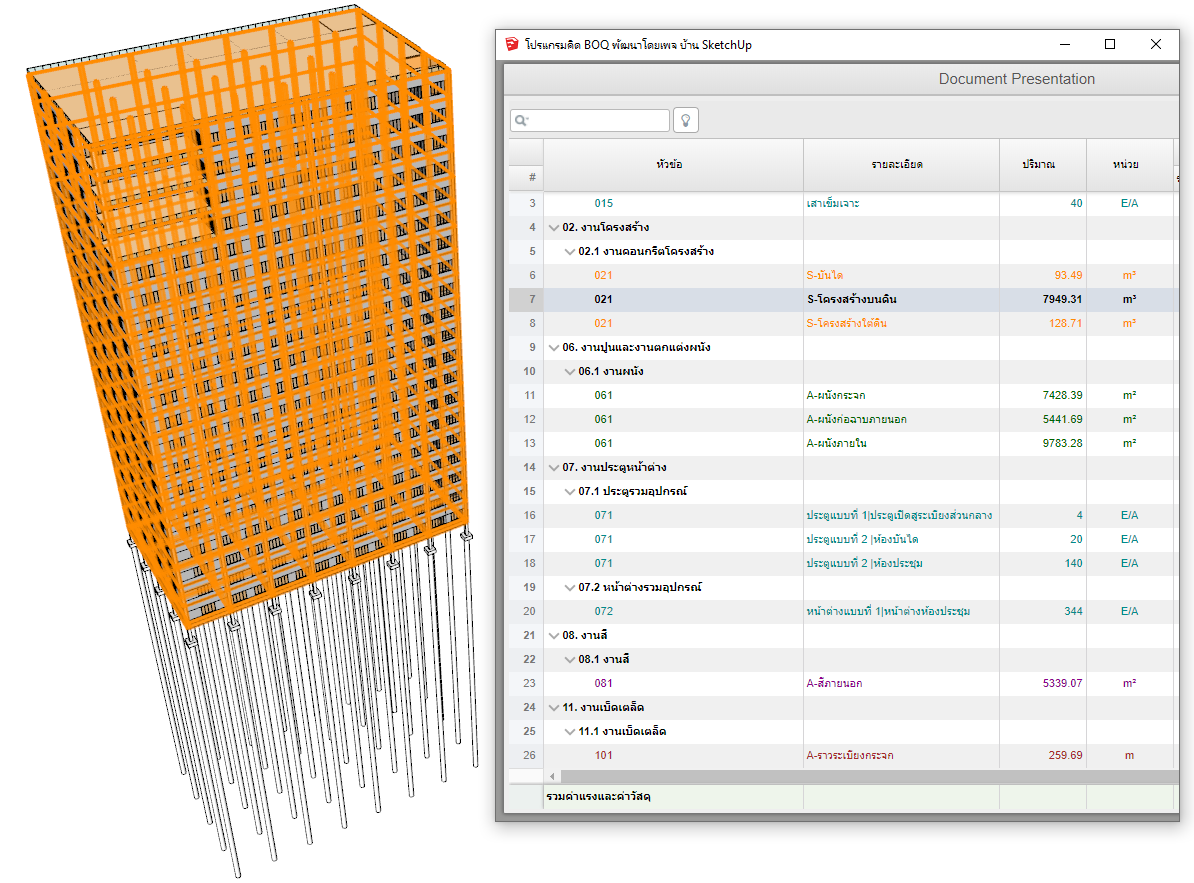

Расширение ВОР

Наше расширение «Быстрое создание ВОР»
Изображение предоставлено Варунью Сонгкан.

О Варуньо Сонгкан

Специализируется на строительстве биогазовых установок. Он является активным участником тайского сообщества SketchUp, написав 25 подробных и бесплатных книг по SketchUp на тайском языке. У него есть Training Camp для студентов всех возрастов, он владеет Somtum Studio для разработки расширений и Q Group для разработки бесплатных расширений. Также он ведет страницу в Facebook (более 174 000 подписчиков), канал SketchUp на YouTube (более чем 45 000 подписчиков), проводит бесплатные онлайн-обучения SketchUp на тайском языке, ведет подкаст «Переход с 2D на SketchUp» и рассказывает о своих проектах в блоге, чтобы повысить уровень осведомленности BIM в Таиланде.
